nRF52 BLE 개발하기 - nfc/record_url

시작하기

이번에는 NFC 태그가 되면 URI 메시지를 전송해 웹 브라우저에 URL을 연결시키는 예제에 대해서 간단하게 알아보도록 하자.

\examples\nfc\record_url\pca10040\blank\ses 폴더에서 프로젝트를 실행한다.

/** @snippet [NFC URI usage_0] */
static const uint8_t m_url[] =
    {'n', 'o', 'r', 'd', 'i', 'c', 's', 'e', 'm', 'i', '.', 'c', 'o', 'm'}; //URL "nordicsemi.com"

uint8_t m_ndef_msg_buf[256];

/**
 * @brief Function for application main entry.
 */
int main(void)
{
    uint32_t  err_code;

    log_init();

    /* Configure LED-pins as outputs */
    bsp_board_init(BSP_INIT_LEDS);

    /* Set up NFC */
    err_code = nfc_t2t_setup(nfc_callback, NULL);
    APP_ERROR_CHECK(err_code);

    /** @snippet [NFC URI usage_1] */
    /* Provide information about available buffer size to encoding function */
    uint32_t len = sizeof(m_ndef_msg_buf);

    /* Encode URI message into buffer */
    err_code = nfc_uri_msg_encode( NFC_URI_HTTP_WWW,
                                   m_url,
                                   sizeof(m_url),
                                   m_ndef_msg_buf,
                                   &len);

    APP_ERROR_CHECK(err_code);
    /** @snippet [NFC URI usage_1] */

    /* Set created message as the NFC payload */
    err_code = nfc_t2t_payload_set(m_ndef_msg_buf, len);
    APP_ERROR_CHECK(err_code);

    /* Start sensing NFC field */
    err_code = nfc_t2t_emulation_start();
    APP_ERROR_CHECK(err_code);

    while (1)
    {
        NRF_LOG_FLUSH();
        __WFE();
    }
}

NFC 사용 방식은 Type 2 Tag이며 URI 메시지 인코딩을 위한 nfc_uri_msg_encode 함수를 사용한다.

전달 인자로 URI 식별자, URL, URL 크기, NDEF 메시지 변수, NDEF 메시지 크기를 넘겨주면 끝난다.

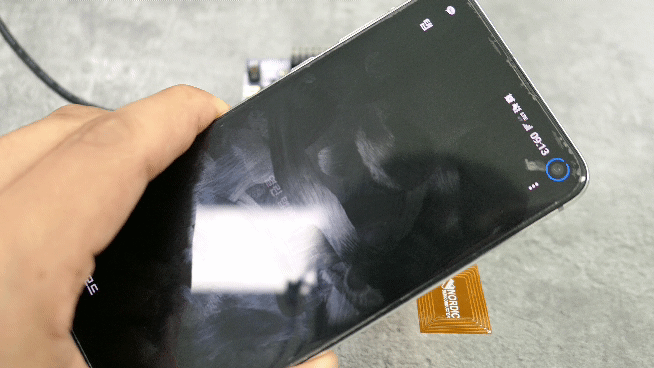

여기서 URI 식별자는 NFC_URI_HTTP_WWW, URL은 nordicsemi.com으로 페이로드가 설정되고 웹브라우저에 http://nordicsemi.com으로 접속된다.

/**
 * @enum nfc_uri_id_t
 * @brief URI identifier codes according to "URI Record Type Definition"
 * (denotation "NFCForum-TS-RTD_URI_1.0" published on 2006-07-24) chapter 3.2.2.
 */
typedef enum
{
    NFC_URI_NONE          = 0x00,  /**< No prepending is done. */
    NFC_URI_HTTP_WWW      = 0x01,  /**< "http://www." */
    NFC_URI_HTTPS_WWW     = 0x02,  /**< "https://www." */
    NFC_URI_HTTP          = 0x03,  /**< "http:" */
    NFC_URI_HTTPS         = 0x04,  /**< "https:" */
    NFC_URI_TEL           = 0x05,  /**< "tel:" */
    NFC_URI_MAILTO        = 0x06,  /**< "mailto:" */
    NFC_URI_FTP_ANONYMOUS = 0x07,  /**< "ftp://anonymous:anonymous@" */
    NFC_URI_FTP_FTP       = 0x08,  /**< "ftp://ftp." */
    NFC_URI_FTPS          = 0x09,  /**< "ftps://" */
    NFC_URI_SFTP          = 0x0A,  /**< "sftp://" */
    NFC_URI_SMB           = 0x0B,  /**< "smb://" */
    NFC_URI_NFS           = 0x0C,  /**< "nfs://" */
    NFC_URI_FTP           = 0x0D,  /**< "ftp://" */
    NFC_URI_DAV           = 0x0E,  /**< "dav://" */
    NFC_URI_NEWS          = 0x0F,  /**< "news:" */
    NFC_URI_TELNET        = 0x10,  /**< "telnet://" */
    NFC_URI_IMAP          = 0x11,  /**< "imap:" */
    NFC_URI_RTSP          = 0x12,  /**< "rtsp://" */
    NFC_URI_URN           = 0x13,  /**< "urn:" */
    NFC_URI_POP           = 0x14,  /**< "pop:" */
    NFC_URI_SIP           = 0x15,  /**< "sip:" */
    NFC_URI_SIPS          = 0x16,  /**< "sips:" */
    NFC_URI_TFTP          = 0x17,  /**< "tftp:" */
    NFC_URI_BTSPP         = 0x18,  /**< "btspp://" */
    NFC_URI_BTL2CAP       = 0x19,  /**< "btl2cap://" */
    NFC_URI_BTGOEP        = 0x1A,  /**< "btgoep://" */
    NFC_URI_TCPOBEX       = 0x1B,  /**< "tcpobex://" */
    NFC_URI_IRDAOBEX      = 0x1C,  /**< "irdaobex://" */
    NFC_URI_FILE          = 0x1D,  /**< "file://" */
    NFC_URI_URN_EPC_ID    = 0x1E,  /**< "urn:epc:id:" */
    NFC_URI_URN_EPC_TAG   = 0x1F,  /**< "urn:epc:tag:" */
    NFC_URI_URN_EPC_PAT   = 0x20,  /**< "urn:epc:pat:" */
    NFC_URI_URN_EPC_RAW   = 0x21,  /**< "urn:epc:raw:" */
    NFC_URI_URN_EPC       = 0x22,  /**< "urn:epc:" */
    NFC_URI_URN_NFC       = 0x23,  /**< "urn:nfc:" */
    NFC_URI_RFU           = 0xFF   /**< No prepending is done. Reserved for future use. */
} nfc_uri_id_t;
